適用于含有爆炸性氣體（甲烷）和煤塵的礦井下，主要用于額定電壓6KV、10KV，額定電流至75A、150A、250A、30OA，頻率為50HZ的大型設備、特殊要求、重載或使用條件惡劣的三相異步電動機的軟啟動、軟停車、泵控、脈沖起動、旁路起動，是集高壓真空電磁起電器、全數字微電腦調速技術、光纖隔離技術為一體的行業領先的高科技產品，獨特的”S”型曲線使軟起動具有起動電流小、起動速度平衡可調、起動性能穩定可靠、對電網及機構設備沖擊小等優點，是傳統直接起動、三角起動、電抗器起動、自耦減壓起動、雙速起動最理想的更新換代產品，還可以廣泛用于石油化工、礦山、選煤廠等大型重負荷機械設備的軟起、軟停等。

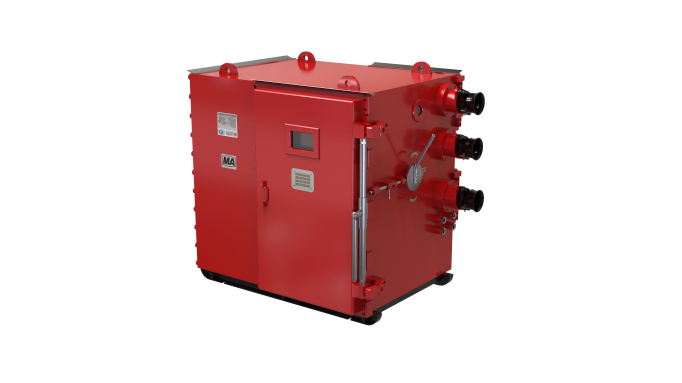

軟起動為方形外殼，體積小巧，進出線腔相互獨立，主腔為快開門結構，本體采用推車式模塊化設計，便于檢修維護。電纜引入方式具有壓盤式喇叭口和鎧裝喇叭口兩種可選。

內置進線真空接觸器和旁路真空接觸器。

電源側安裝有插銷式隔離裝置，與開門機構實現機電閉鎖，達到開門前進線接觸器與電源脫離，具有明顯的可見斷口，開門后更加安全。

操作方式:本機就地、本安遠控、通訊遙控；

起停方式:軟起動、直接起動，軟停車、自由停車；

控制模式：脈沖突跳起動、電壓斜坡控制、電流斜坡控制(限流起動)、初始電壓控制、起?？刂魄€(泵控曲線)、最終轉距控制、雙調節起動；

獨特的泵控曲線解決泵房停止時的“水錘”現象。針對泵類負載的特性可根據現場管路結構、揚程及水泵狀態設定最優參數，消除水錘效應對管路沖擊；

采用全電腦調速技術和光纖觸發及控制，實現高、低壓間的電氣完全隔離；

采用國際先進的半導體全屏蔽隔離技術，極大的增加了抗干擾能力；

光纖電壓測量系統技術，先進的電子式電壓互感器，提高了可靠性與安全性;獨特的晶閘管故障自診斷功能，可識別每個晶閘管；

配套多種起動曲線，適合各種負載起動；

具有電流增益DIP 功能，通過DIP撥碼開關可以開啟電流增益功能，增加負載電流顯示；

具有限流模式擴展功能可通過撥碼開關將限流值擴展范圍調至4倍以上；

設有38OV進行產品地面測試功能，以確保安全試驗，可進行撥碼調整；

采用獨特軟起裝置和智能旁路雙重保護，設有旁路獨立微機保護系統，旁路保護采用GWZBQ-10(6)GC高壓微機綜合保護裝置，旁路保護裝置不與軟啟動控制器一體,與軟起保護獨立保護、互不干擾，保護性能更加穩定；

具有過載、短路、漏電、欠電壓、過電壓、欠電流、三相電流不平衡、缺相、相序保護，以及超溫、絕緣監視、參數錯誤、錯誤連接、晶閘管短路保護等多種保護功能；具備電壓、電流、功率、功率因數監控；

采用7吋彩色液晶屏對軟起動單元和旁路單元運行狀態、運行參數及故障報警燈顯示，通過16位本安鍵盤可對軟起動進行起動、停止、復位、軟/硬起動切換、遠/近控切換以及菜單設置等操作

配有標準的通訊接口，接入自動化網絡后可實現遠程監控。

技術參數表
